一種新型溫濕度控制系統的介紹與應用
在糧食的貯藏中,溫度與濕度是確保糧食貯藏安全的最關鍵因素。溫濕度記錄儀的使用讓我們可以更加快速準確的對糧庫進行監控,溫濕度記錄儀測定室內的溫濕度準確度很高,誤差小,操作簡便,儲藏的數據高達1萬條,為糧食的貯藏安全提供了科學保證。今天我們來介紹一種新型溫濕度控制系統的結構與原理以及在糧食貯藏中的應用。

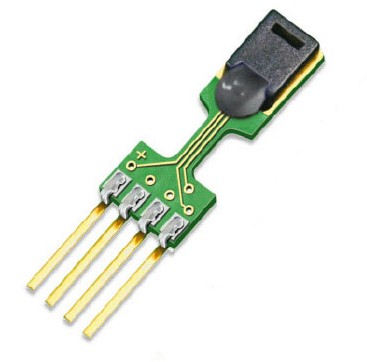

一、溫濕度控制系統的組成介紹
1、碼管顯示器用于顯示糧倉的溫度和濕度,也用于報警顯示。用四位顯示溫度和濕度,一位顯示倉號,一位顯示方位,溫度和濕度用左第二位有無小數點區別都可。因此,共用六位數碼管。
顯示器通過一片可編程芯片8巧5與單片機8031相連接。B口作為顯示器的段碼輸出口,C口作為顯示器的位碼輸出口.
2、展8031內部沒有程序存儲器,因此外接一片2716。另外,雖然8031內部有128個數據存儲單元,8155內部也有256個數據存儲單元,但本系統要采集、計算、處理大量數據,故擴展一片6116。
3/聲光報警糧倉在一年四季中,溫濕度有很大差異。但各個季節各倉的相同方位的溫濕度大體一樣,所以將各個糧倉相同方位的溫濕度排隊,若某個值與中間值的偏差超過一定數值,除了數碼顯示外,監測室還要殼光報警。溫濕度絕對值超過一定限值也要報警。
二、系統軟件設計
系統軟件由主程序、數據采集子程序、顯示子程序、定時器中斷服務程序,延時子程序組成。另外,前面已述及,該系統需大量數據計算和處理,因此,還編制和引用了一系列MCS一巧1浮點運算子程序,供數據處理子程序調用。在程序設計中,運用了模塊化與結構化相結合的程序設計技術,提高了效率,節省了空間,也方便了程序的調試和使用維護。由于篇幅所限系統軟件框圖和各子程序框圖略。
三、提高系統的可靠性
盡管系統是運行于非工業環境中,但運行實踐表明,干擾是無處不有的,欲使系統可靠運行,非采取必要的硬、軟件措施不可,本系統所采用的主要抗干擾措施如下:
1、硬件措施
(l)電源與接地在電源各處引線加龜容濾波器,系統地與強電池分開,系統內部各部件遵循“單點接地”的原則。
(2)屏蔽信號線全部用屏蔽電纜,整機加屏蔽罩。
(3)光電隔離在輸出接口末級設光電隔離器,將數字電路與強電路隔開。
2、軟件措施
(1)數字濾波采用五次采樣取中間值的中值濾波法。
(2)防止程序“跑飛”利用機內定時器TO設置“wATCHINGI)OG”,對程序運行是否正常進行監視,即在循環運行的主程序和各子程序中,反復觸發該定時器,且其定時值設為稍大于程序最大可能的循環時間。當某種干擾使穆岸跑飛時,系統、進入該定時器中斷服務程序。而該定時器中斷服務程序的主要內容就是自動返回程序人口進行正常循環。
四、結束語
由于系統采取了一系列軟硬件抗干擾措施,故系統可靠運行。在數據采集與數據處理中,由于傳感器的靈敏度高,加上軟件補償措施,使溫度誤差<1℃,相對濕度誤差<5%,滿足設計技術指標要求。
